Как сделать душевую кабину из плитки

Как сделать душевую кабину из плитки своими руками

Самодельная душевая кабина представляет собой зону для проведения водных процедур, конструктивные элементы которой облицованы керамической плиткой.

Готовые изделия не всегда подходят по размеру для установки в малогабаритных ванных комнатах; они могут комплектоваться электронными устройствами (радиоточкой, подсветкой), что приводит к значительному удорожанию кабин.

Монтаж зоны для купания своими руками имеет ряд достоинств:

  • керамика имеет длительный срок эксплуатации и отличается большей прочностью, чем пластик;
  • экологичность и пожаробезопасноть: плитка производится из безопасных для здоровья человека компонентов, не подвержена возгоранию, не выделяет при нагревании токсические вещества;
  • простота в уходе;
  • возможность выполнения различных дизайнерских решений в интерьере ванной.

Недостатки самодельной душевой (в виде появления неприятного запаха в помещении, скопления воды в поддоне) могут проявляться при нарушении технологии монтажа сифона, трапа, укладки плитки.

Что понадобится из материалов и инструментов

Для изготовления душевой кабины понадобятся следующие материалы и инструменты:

  • цементно-песчаный раствор, строительный миксер или дрель со специальной насадкой;
  • кирпичи (в случае использования силикатных блоков обработайте их гидрофобным средством);
  • гидроизоляционные материалы в рулонном, листовом (полимерная пленка, рубероид) и жидком виде (битум, мастика на водной основе);
  • система слива;
  • самовыравнивающаяся смесь;
  • строительный уровень, рулетка, карандаш;
  • шпатель, кельма, кисть;
  • облицовочный материал, влагостойкий плиточный клей, разделительные крестики, затирочная смесь;
  • угловая шлифовальная машина для подрезки плитки.

Важные моменты по полу и поддону

В случае значительных перепадов высот основания пола сделайте предварительное выравнивание тонким слоем стяжки и нанесите грунтовочную смесь.

Изготовление поддона душевой выполняют методами:

  • с помощью заливки стяжки;
  • резервуар из кирпича;
  • каркасная конструкция.

Дно чаши должно быть поднято на монтажную высоту сливного трапа.

Важным моментом обустройства зоны для принятия водных процедур является двойная гидроизоляция дна и прилегающих стен до высоты будущих бортиков:

  • первый слой нанесите перед заливкой стяжки или укладкой кирпичей. Если используете твердые материалы, оклейте гидрофобной лентой периметр и обработайте герметиком швы;
  • второй слой сделайте после нанесения и высыхания самовыравнивающейся смеси. Выполняйте гидроизоляцию тонким слоем мастики или битума, так как следующим этапом работ будет укладка плитки.

Дно должно обеспечивать беспрепятственный сток воды в систему слива, поэтому финальную стяжку выполняйте с уклоном в сторону слива на 10-20 мм.

  • Монолитный поддон. Изготовление заключается в создании опалубки из деревянных досок, ориентированно-стружечных плит, с последующим монтажом трапа и заливкой черновой стяжки. Данный способ подходит для создания поддонов нестандартных форм, но отличается сложностью и большими затратами времени, связанными с длительным высыханием стяжки.
  • Кирпичный поддон. При монтаже блоки укладывайте на бок, с их смещением в каждом последующем ряду. Для возведения кладки используйте высокоэластичный плиточный клей или цементно-песчаный раствор. Этой же смесью заполните внутренние пустоты, в случае использования пустотелых блоков. Поднять уровень пола в данном случае можно с помощью заливки стяжки на черновое основание или укладки двух слоев кирпичей.
  • Каркасная конструкция. Применение этого вида душевых целесообразно в деревянных или каркасных домах. Монтаж заключается в изготовлении и закреплении на основании пола деревянного или металлопрофильного каркаса, установке трапа и укладки настила из влагостойких ориентированно-стружечных плит. Все деревянные элементы должны быть предварительно обработаны фунгицидными средствами, все швы перед облицовкой зашпаклеваны влагостойкой смесью.

Установку фабричного изделия осуществляют на металлический каркас, фундамент из кирпичей, пенобетонных блоков или ровное основание. При монтаже плоских изделий сифон устанавливают в стяжку.

Укладка плитки

Клей готовьте к работе непосредственно перед началом монтажа, поскольку длительный контакт с воздухом может негативно отразиться на адгезионных свойствах смеси.

Особенности укладки плитки:

  • нанесение состава осуществляйте с помощью зубчатого шпателя – это обеспечит лучшее сцепление склеиваемых поверхностей;
  • контролируйте уровнем наклон поверхности к сливу, учитывайте, что клей может дать усадку;
  • при облицовке бортиков выполните укладку плитки вначале на боковых сторонах, затем оформите верхнюю часть;
  • через 5-6 часов удалите мягкой губкой остатки раствора на декоративных элементах;
  • к затиранию швов приступайте через сутки. В случае использования быстросохнущей смеси, нанесение фуги возможно спустя 8 часов.

Через 24 часа после окончания работ можно приступать к монтажу дверей кабины и пользоваться душем.

Способы установки и тонкости подключения

Для обеспечения стока воды с поверхности самодельного поддона используют металлический, металлопластиковый или пластиковый трап.

Устройство состоит из съемной решетки овальной, квадратной или прямоугольной формы, выполняющей декоративную функцию и препятствующей прохождению частиц мусора в слив, водоприемной воронки с фланцем и сифона с гидро- или сухим затвором.

В зависимости от конструктивных особенностей трапы бывают:

  • точечные (монтируют по центру, в углу поддона или возле стены);
  • линейные (длинный желоб располагают в пристенной зоне. Этот вид обладает высокой пропускной способностью и подходит для установки в крупногабаритных душевых;
  • пристенные – дополнительно оборудованные приемником стоков точечные или линейные трапы.
  • при установке системы слива по центру поддона уклон облицовочного покрытия к решетке должен быть с четырех сторон;
  • монтируя трап в пристенной зоне, выполните дно в виде наклонной в сторону слива поверхности;
  • в углу –сток воды обеспечивается двумя наклонными плоскостями;
  • решетку устройства устанавливайте вместо облицовочного элемента или на стыке плиток.

При подключении к канализационному сливу обязательно соблюдение уклона трубы трапа в стороны стока не менее 30 мм на метр длины.

Общие советы и рекомендации по конструкции и эксплуатации

  • для облицовки душевой нестандартной формы больше всего подходит мелкая плитка – отдельные мозаичные чипы или блоки на пластиковой сетке;
  • для отделки пола поддона желательно использовать изделия с шероховатой, рельефной поверхностью – такое покрытие не будет скользить во время купания;
  • перед началом работ продумайте возможность обустройства кабины полками для размещения средств гигиены, ступеньки или создания места для сидения, оформленного плиткой;
  • в процессе ухода за облицовочным покрытием недопустимо использование моющих средств на кислотной основе или с абразивными компонентами.

Поддон для душевой кабины своими руками из плитки

Готовые укомплектованные душевые кабины подходят далеко не для каждой ванной комнаты. Многое зависит от дизайна и площади санузла. Выходом из ситуации является изготовление своими руками поддона для душевой кабины и облицовка его плиткой. Как самостоятельно смонтировать душевой поддон из плитки и какие выбрать материалы будет в деталях рассмотрено в этой статье вместе с готовыми примерами на фото.

Общая конструкция самодельного поддона для душевой кабины

По своей конструкции самодельный поддон для душевой кабины представляет собой хорошо гидроизолированный участок с расположенными по периметру бортиками. Нижнее основание и бортики поддона изготавливают из армированного бетона, с последующей облицовкой керамической плиткой с низким влагопоглощением.

Необходимые материалы для душевого поддона из плитки:

  • Холодная обмазочная битумная мастика
  • Жидкое стекло
  • Цемент М500
  • Карьерный песок или ПГС
  • Щебень с фракцией 5-20, а еще лучше отсев гранита с фракцией 5-10 мм
  • Прутки арматуры а3 с диаметром 8 мм
  • Плиточный клей с повышенной влагостойкостью
  • Плитка для облицовки

Поддон из светлой плитки хорошо сочетается со стенами, сделанными под натуральный камень

Какую плитку выбрать для облицовки поддона душевой кабины?

Сразу надо сказать, что не любая плитка подойдет для облицовки самодельного душевого поддона. Например, просматривая фото в журнале или каталоге керамической плитки, Вы определили свой выбор на какой-то определенной коллекции кафеля. Однако, привлекательный внешний вид – это дело вкуса, а вот техническая характеристика материала – это то, на что необходимо сразу обращать внимание.

По стандарту вся керамическая плитка, в том числе и керамогранит, разделяются на 3 категории по влагопоглощению. Влагопоглощение кафеля из 1 категории около 3%, из 2 категории – 5-10% и, из 3 категории – более 10%. Для душевого поддона подойдет керамическая плитка с наименьшим влагопоглощением, то есть, кафель из 1 категории.

Еще один момент, которому следует уделить внимание – это стойкость к истиранию. Если душевая кабина и, собственно, поддон, монтируются на загородной даче, и санузлом будут редко пользоваться только в дачный сезон, то можно использовать плитку с любой износостойкостью. Например, можно немного сэкономить и купить керамическую плитку с I – III категорией износостойкости. Если же душевая кабина монтируется в квартире постоянного проживания и, ванной комнатой будут пользоваться ежедневно, то желательно купить плитку для поддона душевой кабины с высокой категорией износостойкости. Маркировка на таком кафеле должна быть PEI-IV или PEI-V.

Совет! Известные производители керамической плитки на тыльной стороне кафеля указывают категорию влагопоглощения и износостойкость. Покупая плитку более низкой ценовой категории или менее известных фабрик, узнать ее влагопоглощение и износостойкость можно только в технической документации на товар.

Монтаж душевого поддона из плитки в ванной комнате городской квартиры

1. Гидроизолируемся от соседей снизу

На полу ванной комнаты по плите перекрытия изготавливается цементно-песчаная стяжка. Предварительно предусматривают расположение и выпуск канализационной трубы в точке монтажа поддона. После полного высыхания стяжки, только на том участке, где будет монтироваться поддон, производят гидроизоляцию холодной битумной мастикой. Битумную мастику в жидком состоянии наносят при помощи широкой кисти в 1-2 слоя, позволяя высохнуть каждому слою по отдельности. Отдельно при гидроизоляции стоит уделить внимание углам и стыкам стен с черновой стяжкой.

Внимание! Битумной мастикой изолируется только тот участок, где будет заливаться бетонный поддон. На всю остальную площадь пола в ванной плитка клеится на цементно-песчаную стяжку.

2. Монтируем наружную опалубку

Произведя разметку и наметив четкие границы будущего поддона, приступают к установке опалубки. Из обрезной доски сбивается конструкция в виде буквы «Г», если душевая кабина будет располагаться в углу ванной комнаты. Если же душевая кабина будет расположена по касательной одной из стен в ванной комнаты, то опалубка сбивается в виде буквы «П». Уложив сбитую опалубку по месту, чтобы доски не уходили при заливке, их временно подпирают различными тяжелыми предметами.

Читать еще:  Душевая из мозаики

3. Армируем основание будущего поддона

Из арматуры сечением 8 мм нарезают прутки, равные по длине и ширине будущего поддона и, из заготовленных прутков вяжут арматурную решетку с ячейкой 100х100 мм. Например, изготавливается поддон с наружными размерами 100х90 см. Значит, заготавливаем 9 прутков длиной 97 см, и 9 прутков длиной 87 см. Из полученных прутков на ровной поверхности выкладывается решетка и, все точки пересечения арматурных прутков вяжут обожженной проволокой диаметром 1 – 1,5 мм. Готовую связанную решетку помещают в ранее установленную деревянную опалубку, при этом под решеткой и гидроизолированным перекрытием помещают либо специальные арматурные держатели, либо небольшие обломки камней, чтобы при заливке бетоном решетка находилась в немного приподнятом состоянии.

4. Монтируем внутреннюю опалубку

Внутренняя опалубка изготавливается такой же конфигурации, как и наружная опалубка с той лишь разницей, что все ее стороны на 5-10 см меньше сторон наружной опалубки. Внутренняя опалубка задает будущую ширину и высоту поддона душевой кабины. Поместив сбитую из досок внутреннюю опалубку в наружную опалубку пространство, где будут располагаться бортики, армируют несколькими продольными арматурными прутками. При армировании бортиков арматуру желательно связать с нижней горизонтальной арматурной решеткой.

Совет! Для армирования бортиков душевого поддона вместо ровных прутков арматуры, так же можно использовать б/у катанку или стальную проволоку сечением более 5 мм.

Система устройства слива в поддоне

5. Изготавливаем бетон и заливаем будущую основу поддона

Изначально в железное корыто насыпают 3 части песка и 1 часть цемента марки 500. Засыпанные компоненты перемешивают без воды всухую до однородного состава. Далее в отдельный таз наливают 6-8 литров теплой воды, в которую заливают такой же объем жидкого стекла. Воду с жидким стеклом перемешивают, после чего выливают в корыто с цементно-песчаной смесью. Все компоненты в корыте перемешивают до однородного состояния, после чего в раствор засыпается в качестве наполнителя щебень или гранитный мелкий отсев, и производят повторное перемешивание компонентов. Готовый бетон заливают в установленную опалубку и при помощи мастерка вручную вибрируют, чтобы избежать образования пустот в толще бетона. Выполнив вибрацию жидкого бетона, поверхности основания и бортиков будущего поддона заглаживают при помощи шпателей, при этом на основании сразу формируют небольшой уклон в 5мм на 1 м к канализационному выпуску.

Внимание! Бетон или цементно-песчаный раствор, замешанный на жидком стекле, твердеет очень быстро, поэтому работу необходимо производить оперативно.

6. Облицовка поддона керамической плиткой

После заливки бетона в опалубку необходимо выждать около суток, после чего опалубка аккуратно снимается. При необходимости в некоторых местах подчесывают пока что «мягкий» бетон. В целом же, после снятия опалубки, облицовку поддона начинают производить примерно на 5-6 день, то есть, когда бетон нормально отвердеет. Для укладки плитки на нижнее основание и бортики поддона, используют влагостойкий плиточный клей. Клей на тыльную сторону плитки и бетонную поверхность наносят и распределяют шпателем-гребенкой с высотой зуба 10-12 мм, для того чтобы при нивелировке и осаживании кафеля киянкой, все пространство под плиткой было равномерно заполнено клеевой массой. Это очень важный момент, так как наличие пустот под кафелем в дальнейшем может привести к общей плохой гидроизоляции душевого поддона.

Таким образом, изготовленный своими руками поддон – универсальное решение, которое при грамотном подходе прослужит вам не один десяток лет. Кафель – материал устойчивый к влаге и довольно легко монтирующийся на заранее подготовленную поверхность. Главное – учесть все важные нюансы подготовки места установки поддона, правильно выбрать материалы и смеси для проведения монтажных работ.

Делаем поддон для душевой кабины из плитки своими руками: пошаговая инструкция

Душевая кабина не может быть ни функционально, ни эстетически полноценной без качественного поддона. Это понимают производители сантехнического оборудования, регулярно пополняющие свои каталоги все новыми и новыми моделями. Но ввиду повышенного спроса цена на поддоны отнюдь не маленькая – ее может позволить себе не каждый потребитель. Именно поэтому все более популярным становится альтернативный вариант – сооружение поддона своими руками. Реализовать такую затею не составит труда даже непрофессионалам. Не верите? Тогда читайте, как сделать поддон из плитки собственноручно и смотрите фото, подтверждающие доступность монтажа.

Подготовительный этап

Первым делом нужно определиться с расположением и габаритами поддона. Локацию выбирайте, учитывая особенности разводки коммуникации. Продумывая конфигурацию и размеры поддона, ориентируйтесь сразу на несколько факторов. Первый – состав семьи: важно так рассчитать высоту и ширину поддона, чтобы душевой кабинкой было удобно пользоваться всем домочадцам – от детей до пожилых людей. Второй – безопасность: форма изделия должна быть обтекаемой, без слишком острых углов. Третий – дизайн и площадь ванного помещения.

Совет. За стандартную высоту поддона традиционно принимается высота одного кирпича, уложенного горизонтально.

Когда с проектно-организационными работами закончено, приступайте к заготовке материалов и инструментов. Вам понадобится:

  • клеевой состав для отделки;
  • мастерок;
  • шпатели: зубчатый и резиновый;
  • затирка;
  • герметик;
  • резиновый молоток;
  • кисть;
  • уровень и маячки;
  • отвертка, саморезы и дюбеля.

Если по каким-либо причинам пол в вашей ванной комнате не имеет начальной цементной стяжки, ее нужно сделать еще до старта всех строительных работ. На этом же этапе обустраиваются теплые полы, если в них есть необходимость.

Гидроизоляция и монтаж трапа

Первый шаг непосредственного обустройства душевого поддона – гидроизоляция площадки. Сначала на пол укладывается несколько слоев рубероида – он должен закрыть все щели в зонах стыка пола и стен. Далее площадка обрабатывается гидроизоляционной мастикой – ее нужно наносить ровным слоем, как грунтовку. И в завершении по стыкам поверхностей стен и пола нужно наклеить гидроизолирующую ленту.

Следующий этап – монтаж канализационного трапа, который отвечает за водоотвод. Конструктивно трап состоит из отводящих труб, водоприемной воронки, различных прокладок-уплотнителей, решетки и сифона, предотвращающего проникновение неприятных запахов в ванную комнату. Очень важно надежно зафиксировать каждый элемент, чтобы обеспечить эффективное функционирование системы отвода воды из поддона.

Сперва на уже гидроизолированный пол установите трубы, плотно закрепите их и присоедините к канализационному раструбу ванной. Залейте площадку цементной стяжкой и выровняйте ее. При заливке цемента не забудьте обеспечить уклон в сторону слива – минимум 10 мм. Для правильной заливки используйте маяки или направляющие рейки.

Далее установите воронку, сифон, все прокладки-уплотнители и решетку. Затем залейте второй слой стяжки – ее уровень должен быть выше уровня сифона на толщину одной плитки и слоя клея для нее.

Обустройство бортиков

Когда стяжка полностью высохнет, приступайте к сооружению бортиков поддона из кирпича. Раствор для укладки можно приготовить из цемента, песка и воды в соотношении 1:3:1. Также нужно добавить пластификатор – его используют с двумя целями: вывести из раствора лишнюю влагу и увеличить уровень скрепления строительных материалов между собой.

Что касается кирпича, то допускается применение как обычного, так и силикатного материала. Но опытные специалисты рекомендуют использовать для обустройства поддона красный кирпич – он отличается повышенной стойкостью к влаге, поэтому прослужит дольше, чем любой другой вид материала.

Перед укладкой кирпича на основании нужно зафиксировать металлическую сетку – она укрепит конструкцию. Затем переходите к монтажу бортиков. Когда выложите кирпичную конструкцию необходимой конфигурации и габаритов, оставьте ее на два-три дня. Какой бы формы не был ваш поддон, выступающий угол бортиков должен быть немного скошен: так вы обезопасите себя от ударов и от постоянного задевания конструкции при перемещении по ванной комнате.

Выравнивание и повторная гидроизоляция

Предфинишный этап сооружения душевого поддона – нанесение самовыравнивающейся смеси и повторная гидроизоляция.

После того, как кирпичные бортики будут готовы, а связующий состав окончательно высохнет, нанесите на поверхность поддона выравнивающую смесь. Но не переусердствуйте с ее толщиной: после нанесения смеси уровень площадки должен быть таким, чтобы в дальнейшем уложенная облицовочная плитка располагалась на одной высоте с решеткой трапа. Также не забудьте сделать в зоне слива небольшое углубление, дабы ничего не препятствовало свободному стеканию воды.

Когда пол высохнет, еще раз выполните гидроизоляцию: нанесите на поверхность тонкий слой битумной смеси и, если есть необходимость, обновите специальную ленту на стыках стены и пола.

Совет. Не пренебрегайте повторной гидроизоляцией – благодаря многослойной защите вы обезопасите себя не только от деформации поддона, но и от затопления соседей снизу.

Облицовка поддона

Безоговорочный плюс самостоятельного строительства душевого поддона – возможность оформить полученную конструкцию исключительно по своему вкусу. Вы можете использовать плитку или мозаику любой формы и оттенка и в любых сочетаниях. Главное, чтобы выбранный отделочный материал был максимально влагостойким и обладал противоскользящими свойствами.

Облицовка выполняется по следующей схеме:

  1. Приготовьте клеевую смесь. Обратите внимание, что некоторые составы быстро портятся, поэтому их лучше замешивать партиями.
  2. Начинайте укладывать отделку с дальнего угла поддона: зубчатым шпателем нанесите клеевую смесь на плитку, приложите ее к рабочей поверхности и слегка придавите. Аналогичным образом укладывайте остальную отделку. Чтобы добиться максимально ровных швов, вставляйте между плитками специальные крестики.
  3. Проверьте каждую плитку уровнем. После выравнивания окончательно фиксируйте облицовку, простукивая ее резиновым молотком. Затем удалите остатки клея влажной тряпкой.
  4. После завершения укладки плитки уберите крестики и обработайте швы – заполните их водостойкой затиркой. Остатки смеси устраните сухой тряпкой, а затем аккуратно пройдитесь по поверхности резиновым шпателем.
  5. Обработайте все стыки поддона и стен герметиком.
  6. Углы ботика закройте специальными силиконовыми уголками.
  7. Когда затирка высохнет, помойте плитку.
Читать еще:  Ремонт душевой

Для того чтобы конструкция поддона быстрее просохла, постарайтесь свести уровень влажности в ванной к минимуму: включите принудительную вентиляцию или радиаторы отопления, или же просто настежь откройте двери помещения.

Монтаж душевого поддона из плитки – процедура не быстрая, но абсолютно посильная даже для непрофессионала. Будьте уверенны, если выполните все согласно инструкции и с точным соблюдением норм, гарантировано получите не только функциональное сантехническое изделие, но и привлекательный предмет интерьера ванной комнаты.

Поддон для душа: видео

Как сделать душевую из кафеля без поддона: подробная инструкция

Душевая кабина без поддона на полу ничем не хуже обычной. Для ее отделки снизу используется кафельная плитка. Она не пропускает воду, не создает шума, в отличие от стали, и прогревается быстрее, чем чугун. Такая система имеет больше преимуществ, чем недостатков. Но процесс ее создания отнимает больше времени, чем установка готовой модели. Потребуется больше расчетов — ведь нужно будет правильно определить угол наклона, необходимый для нормального слива. Все работы, включая монтаж, можно провести своими руками. Чтобы смонтировать ограждение, не обязательно следовать стандартам. Форма и размер задаются произвольно. Конструкция позволяет провести усиленную гидроизоляцию и установить подогрев пола. Он нужен для того, чтобы не ждать, когда поверхность нагреет теплая струя.

Как сделать душевую из кафеля без поддона

Еще одно преимущество — возможность декорировать поверхность, создавая на ней рисунок или придавая ей оттенок, сочетающийся со стенами. Дизайнеры считают такое технические решение наиболее интересным. На фото интерьеров часто бывает заметна мозаика либо орнамент, повторяющий декор стен.

Что нельзя делать при устройстве душевой

Устройство сливного отверстия в полу относится к разрешенным мероприятиям. При его оборудовании следует придерживаться строгих правил, установленных законодательством, а также санитарно-техническими нормативами.

Гражданский кодекс запрещает действия, в результате которых несущие конструкции теряют свою прочность, а условия проживания ухудшаются. Согласно этому документу, любые изменения в техническом паспорте или на плане БТИ требуют создания проекта и его согласования в государственных инстанциях.

Когда нужно согласование проекта

  • Объединение санузла и коридора.
  • Снос перегородки между ванной и туалетом, если она отмечена на плане.
  • Установка специального оборудования — может значительно вырасти энергопотребление. Не исключено, что появятся дополнительные розетки и выключатели.
  • Перенос стояка — он возможен, но не желателен, поскольку зигзагообразный врез создаст препятствие потоку воды. Кроме того, при эксплуатации он будет испытывать сильное внутреннее давление. Избыточное напряжение приведет к выходу стояка из строя.

Заниматься созданием проекта должна инжиниринговая компания, имеющая соответствующую лицензию.

Если предстоит сделать душевую кабину без поддона без изменения границ помещения, нужно будет согласовать эскиз. На нем отображается расположение сантехники. Он необходим только в том случае, когда сантехнические приборы обозначены на плане БТИ. Начертить его можно самостоятельно.

Ряд ограничений вводит местное законодательство. В Москве действует Постановление Правительства Москвы №508. В нем дан полный перечень мероприятий, которые согласовать невозможно.

Что нельзя согласовать

  • Частичный или полный снос вентиляционного канала.
  • Устройство штраб в железобетонный плитах и межпанельных швах. Прокладывать их следует только в слое отделки.
  • Расширение границ санузла за счет жилых помещений. Допускается присоединение коридора. Согласно пункту 3.9 СанПиНа 2.1.2.2645-10 запрещается перепланировка, при которой вход в туалет или совмещенный санузел будет производиться из кухни или комнаты.

Какие технические решения подходят для квартир

В многоэтажном доме лучше расположить стандартный уголок из кафеля возле стояка. В типовых санузлах разместить душевую кабину вместе с ванной довольно сложно. В зданиях, построенных по индивидуальному проекту, места, как правило, больше, но и здесь часто приходится делать выбор.

Слив должен находиться возле трубы, подсоединенной к канализации. Чем он ближе, тем больше его уклон. Если разместить его на большом расстоянии, придется поднимать пол, иначе вода будет плохо сливаться. При небольшой высоте потолков подъем пола на несколько сантиметров будет заметным. Кроме того, тяжелая стяжка создаст нагрузки на перекрытие.

Сливное отверстие может располагаться на уровне пола либо на подиуме, сделанном в форме чаши.

Стандартный размен основания — 1х1 м. Если позволяет площадь, лучше расширить зону для принятия душа.

Сливной трап в полу

Сливной трап в полу подходит для квартир с высокими потолками. Чтобы спрятать коммуникации в слое бетона, его уровень придется поднять более чем на 15 см. В старых зданиях под отделкой могут находиться лаги — деревянный каркас, заполненный утеплителем и звукоизоляторами. За несколько десятилетий службы они утратили свои свойства, поэтому лучше их заменить на современные аналоги. Толщина прослойки отнимает, как правило, более 10 см. Известны случаи, когда на перекрытие укладывали материалы, не пригодные для строительства и вредные для здоровья.

Если уже есть готовое бетонное покрытие с необходимой толщиной, в нем с помощью перфоратора проделывают каналы для проводки. Следует помнить, что прокладывать штрабы в плитах перекрытий запрещает законодательство. Перед началом работ необходимо сравнить уровень потолка, указанный в документах, с фактическим. Так проще всего установить, на какой глубине находится перекрытие.

Подиум в форме чаши

Такой вариант подходит для любого жилья. Его единственный недостаток заключается в том, что во влажном помещении бывает неудобно перешагивать через порог, поднимаясь на постамент. При значительном удалении от канализации придется скрыть коммуникации в гипсокартонный короб или под стяжку.

Оборудовать такую душевую из плитки без поддона в квартире гораздо проще. Перегружать перекрытие не придется. Стяжка займет место, отведенное для подиума. Мелкий кафель позволяет провести отделку даже сложного волнистого рельефа. При необходимости можно заказать у производителей герметичные дверцы и направляющие нужного размера.

Выбор материала и конструкции системы слива

Трубы изготавливаются из стали, чугуна и пластика. Пластиковые обладают стойкостью к коррозии, небольшой массой, но плохо переносят высокую температуру. Чугунные отличаются значительным весом. Они наиболее долговечны, но постепенно на их внутренней стороне накапливаются отложения, снижающие пропускную способность. Этого недостатка лишена сталь. Цинковое покрытие защищает ее от коррозии. Сталь превосходит пластмассу по техническим характеристикам, но стоит дороже.

Варианты расположения трапа

  • Точечный слив — обычно находится в центре либо с края — в углу или около стены.
  • Линейный — представляет собой желоб, оснащенный решеткой. Размещается вдоль стен либо по периметру чаши.
  • Комбинированный — представляет собой сочетание точечных и линейных приемников.

Виды затворов

Чтобы запахи из канализации не попадали в помещение, используются специальные затворы.

  • Мембранные — они открываются под давлением от поступающей сверху воды. Система оснащена пружиной, возвращающей заслонку в исходное положение, когда поток заканчивается.
  • Поплавковые — поток поднимает заслонку с поплавком. Высота ее положения зависит от уровня воды.

Монтажные работы по устройству душевой

Сделать душевую кабину без поддона можно своими силами без привлечения строительной бригады. Помощь профессионалов потребуется только при перепланировке или переустройстве.

Необходимые инструменты и материалы

  • Маркер для нанесения разметки, лазерный уровень, линейка и рулетка.
  • Звуко- и гидроизоляторы.
  • Раствор для стяжки на основе цемента, песка и керамзита, либо другого пористого заполнителя, поглощающего звуковые волны. Понадобится емкость для перемешивания. Например, таз или корыто.
  • Плиточный клей.
  • Трубы диаметром 5 см и сливная система с заслонкой.
  • Кафельная плитка — необходимо заранее рассчитать ее количество с запасом 10% на случай брака или порчи при укладке. Кафель легко разбить или поцарапать.

Подготовка основания для предстоящих работ

Перед началом монтажных работ необходимо подготовить чертеж с соблюдением всех пропорций. Желательно нарисовать цветной эскиз с использованием раскладки из каталога плитки. Наглядные точные изображения помогут избежать ошибок при расчетах и подборе облицовки.

Плиту перекрытия необходимо расчистить, полностью удалив жир, грязь и остатки старых материалов. То, что не возьмет шпатель, можно затереть моющим раствором. После мойки поверхность должна быть свободна от пыли и химически активных веществ.

Гидроизоляция душевой кабины без поддона

Если перекрытие не нуждается в выравнивании, на него укладывают слой гидроизоляции. Обычно используются рубероид или полиэтилен. Можно ограничиться мастикой, «жидким стеклом» или битумом. Состав наносят в два слоя по всей площади, покрывая стены на высоту до 25 см.

При значительных перепадах заливают черновую выравнивающую стяжку.

Подключение сливного трапа к канализации

На стене прочерчивают нулевую отметку. Лазерный уровень устанавливают так, чтобы луч находился в центре входа в канализацию. Трап располагают с уклоном. Его положение отмечают линией, откладывая необходимое расстояние от луча. При монтаже все соединения промазывают герметиком. После его застывания проводят испытание. Для этого наливают в патрубок воду и смотрят, нет ли протечек.

Для того чтобы зафиксировать трубу, применяют пластиковые крестообразные держатели. Стойки можно изготовить самостоятельно из проволоки или других подручных материалов, которые не боятся коррозии.

Укладка фундамента для чаши

При устройстве трапа в полу стяжкой покрывается вся площадь помещения. Если необходимо соорудить пьедестал, на полу возводится опалубка. Для возведения пьедестала также используют металлический каркас, обшитый гипсокартоном, или кирпич. Стяжка позволяет получить наиболее ровную поверхность. При введении в ее состав пористых заполнителей, например керамзита, можно значительно улучшить ее звукоизоляционные свойства.

Чтобы повысить уровень звукоизоляции, на основание укладывают слой пенополистирола или плотной минеральной ваты толщиной 5 см, утапливая в нем трубу. Сверху наносят слой гидроизоляции, делая напуски на стены.

Читать еще:  Трап для душа

Душевая кабина своими руками из плитки – фото 20 вариантов

Сегодня мы обсудим, как делается душевая кабина своими руками из плитки, фото нам помогут визуально оценить получившийся дизайн. И за одним вместе определим плюсы и минусы именно этого способа обустройства душевой кабины.

Вообще, если вы хотите сделать душевую кабину, у вас есть 2 способа на выбор:

  1. Купить готовое изделие, из пластика, поликарбоната или стекла.
  2. Сделать своими руками на каркасе с обшивкой ГКЛ и облицовкой панелями или плиткой.

О том, как выбирать готовое изделие, мы с вами обсуждали в разделе «Интерьеры».

Как делать кабину с облицовкой панелями, расскажем вам чуть позже.

Сегодня же мы обсудим, как делается душевая кабина своими руками из плитки. Фото готовых вариантов в фотогалерее поможет вам выбрать лучший дизайн для своей собственной душевой.

Процесс обустройства душевой кабины из плитки

Итак, будем считать, что все необходимые материалы вы закупили, инструмент у вас готов и плитку вы выбрали.

На всякий случай привожу список того, что вам понадобится для этой работы:

  1. Металлопрофиль для каркаса.
  2. Гипсокартон для обшивки каркаса.
  3. Метиз для сборки каркаса.
  4. Метизы для крепления ГКЛ к каркасу.
  5. Метизы для крепления каркаса к стенам, полу и потолку.
  6. Смесь для выравнивания по ГКЛ.
  7. Грунтовка.
  8. Клей для плитки.
  9. Плитка для облицовки душевой кабины.
  • Крестики для плитки.
  • Затирка для плиточных швов.

Если у вас это все имеется, то считайте, что уже сделана душевая кабина своими руками из плитки, фото которой вы здесь видите. Какой из этих вариантов? Выбирайте любой, который вам больше по душе.

Почему? Потому что конструктив стенок душевой кабины в любом случае везде одинаковый, различие есть только в облицовке плиткой.

  1. Итак, сначала мы собираем каркас из металлопрофиля. Крепим горизонтальные планки к полу и толку, а затем ставим стойки из стоечного профиля.
  2. Далее, с шагом, равным размерам вашего ГКЛ, делаем поперечные планки каркаса.
  3. После этого обшиваем каркас с двух сторон листами ГКЛ, используем саморезы для ГКЛ по металлу – с мелким шагом резьбы.
  4. После этого выравниваем стены, грунтуем. Нет необходимости делать все в чистовую, так как мы не собираемся красить, подойдет просто ровная поверхность.
  5. После этого на плиточный клей клеим плитку. А далее затираем швы затиркой. Клей и затирку выбирайте с учетом того, что на плитку постоянно будет попадать вода.

После того, как будут закончены все работ со стенами, выкладываем напольную плитку в душевой.

Естественно, все работы по гидроизоляции пола, подведение канализации и установка сливного трапа должны быть сделаны заранее.

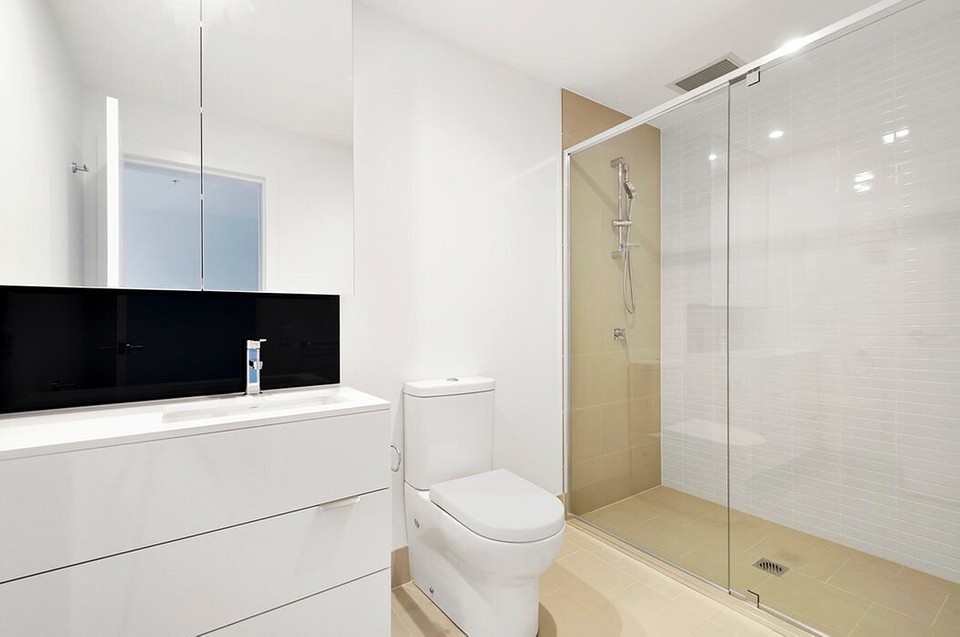

Душевая кабина своими руками из плитки – фото галерея

И вот вам несколько вариантов дизайна, как может выглядеть душевая кабина, сделанная из ГКЛ своими руками и облицованная плиткой.

Выбирайте готовый дизайн и можете приступать к работам. Или из нескольких вариантов скомпонуйте оригинальный облик свой собственной душевой кабины.

Поэтапные инструкции монтажа душевой кабины из плитки с сливом в полу

Душевая кабинка из плитки – это отличная от ванны конструкция и система слива. И чтобы ее сделать требуются определенные знания и умения.

Достоинства

Душ с поддоном – это альтернатива ванне или стационарной душевой кабине для детей, пожилых людей или инвалидов.

Душевой поддон из плитки выгоден с точки зрения экономии средств на всех этапах установки: от закупки необходимых стройматериалов до эксплуатационного периода.

Владелец помещения застрахован от аварийного перелива воды. Также экономится пространство.

Укладка плитки в душе дает возможность спроектировать эксклюзивный дизайн интерьера ванной комнаты. А уборка проводится намного быстрее, чем в аналогичных помещениях или в кабинах с поддоном.

Недостатки

До того, как сделать душевую кабину из плитки следует изучить сложности, которые могут возникнуть в процессе:

  1. Душевая кабина из плитки имеет свои конструктивные особенности. Монтаж сливной системы забирает 15 см толщины пола, начиная от стяжки и заканчивая финишным декоративным покрытием, что не всегда возможно сделать в условиях стандартной квартиры в панельном доме. Единственное решение проблемы в этой ситуации – поднятие уровня основания по всему периметру помещения.
  2. Делая поддон для душа из плитки своими руками, необходимо помнить о том, что ошибки при монтаже могут привести к затору и накоплению воды в районе сливной решетки.
  3. Неправильное подключение трапа может спровоцировать затопление не только ванной комнаты, но и нижних этажей.
  4. Недочеты при монтировании сифона могут спровоцировать появление посторонних запахов из канализации.

Для того, чтобы избежать ошибок и последствий от них следует на стадии проектирования сделать тщательные замеры с проведением всех необходимых расчетов.

Советы профессионалов

При проектировании поддона следует помнить о том, что высота потолка уменьшится на 15-20 см.

Для эффективного стока минимальный наклон пола должен составлять 1,5-2 см. Угол больше 2 см делать не рекомендуется из соображений комфортности и безопасности.

Обеспечить безаварийное функционирование сливной системы возможно только расположив ее выше уровня канализационных соединений. В многоквартирном доме задачу решают путем вывода коммуникаций в подвальное помещение.

Если соединенный санузел и слив вмонтированы в пол ванной комнаты, то можно поставить наклонный горизонтальный спуск с применением гофры. Это позволит установить канализационный тройник на одном уровне с поверхностью.

Выбор трапа

Большое значение для эксплуатации кабины имеет выбор трапа. Дренажное устройство может быть линейным или точечным.

Линейный

Он отличается прямоугольной формой и размером водоприемника. Считается, что именно этот тип лотка является мощным приспособлением для забора большого объема воды.

Точечный

Этот вариант представляет собой небольшую воронку прямоугольной, овальной или квадратной формы, накрытую решеткой.

Выводные трапы состоят из:

  • корпуса;
  • решетки с фильтром;
  • воронки;
  • сифона с патрубками.

При выборе такой конструкции главное внимание следует уделить высоте приспособления в собранном виде. Она должна быть 55-185 мм. (чем больше, тем лучше пропускная способность воронки).

Также трапы, в зависимости от сечения канализационной трубы, разделяют на горизонтальные и вертикальные. Для многоквартирных домов следует приобретать вариант с горизонтальным соединением – оно считается универсальным. В частных домах ставят вертикальный патрубок.

Подготовка к работе

Сначала подготавливают инструменты и стройматериалы, необходимые для строительства душевых кабин из плитки со сливом в полу.

  1. Цемент, песок. На один квадратный метр достаточно пяти килограмм сухой смеси. Как правило, для стяжки берется готовая смесь.
  2. Пенополистирол – 1 лист, толщина – 4 см. Рекомендуется для теплоизоляции.
  3. Сифон. Специалисты советуют устройства с фиксатором и винтовым креплением, которые обеспечивают гидроизоляцию всех узлов.
  4. Канализационная труба диаметром 50 мм с комплектующими элементами.
  5. Силиконовый герметик.
  6. Рулонный рубероид для гидроизоляции. Его укладывают в три слоя. Метраж берут в 3 раза больше покрываемой площади.
  7. Гидроизоляционная цементно-полимерная смесь для стяжки (расход 3 кг на 1 кв. м).
  8. Плиточный клей.
  9. Затирка для швов. Лучше приобретать цементную в виде порошка.
  10. Фанера или ДСП – 1 лист для опалубки.
  11. Плитки для душевой кабины.
  • мастерок;
  • зубчатый шпатель;
  • измерительные приспособления;
  • уровень, правило;
  • абразивные средства для шлифовки;
  • емкость для цементной смеси;
  • паяльная лампа;
  • строительный фен.

Последовательность работ

В случае точного соблюдения всех инструкций и рекомендаций душевые кабины своими руками из плитки изготавливают быстро и просто.

  1. Делают разметку площадки. Сифон, соединенный с канализационной трубой, укладывают точно в центре с небольшим наклоном по направлению к стоку воды.

Места стыков и соединений предварительно обрабатывают герметиком.

  1. Для сифона с трубой вырезают пазы.
  2. Укладывают внахлест на пол пенополистирол сзабором на стены (3-5 см.). Края листов крепят герметиком.
  3. Сверху заливают разведенную цементную смесь. Ее толщина не должна превышать 3-4 см. Затем делают армирование.
  4. Раскладывают с плотным примыканием к стене рулонный рубероид (нигде не должно быть щелей). Нахлест на стену должен быть не менее 15-20 см. Затем вырезают в листе отверстие для сифона, вставляют его внего и фиксирующим кольцом.
  5. Решетку закрывают скотчем во избежание попадания в канализацию строительного мусора. Заранее изготовленную и установленную опалубку заливают цементной смесью и трамбуют. В пласте после этого действия не должно остаться воздушных мешков.
  6. Все оставшиеся отверстия заполняют гидроизолирующим составом. Углы и стыки проклеивают водонепроницаемой лентой.
  7. Начинают укладку плитки. Сначала покрывают ею пол, потом – стены.

Особенности монтажа

Диаметр труб канализационной системы должен быть одинаков на всем их протяжении. Расхождения приведут к засорам и к появлению неприятных запахов.

Устроить уклон можно при помощи листов пенополистирола разной толщины. При этом процесс его укладки начинают с центра. Сначала лист толщиной 3 см, затем – 4 см. Далее по краям выкладывают утеплитель. Границы и участки переходов выравнивают цементом.

Дизайн и выбор материала

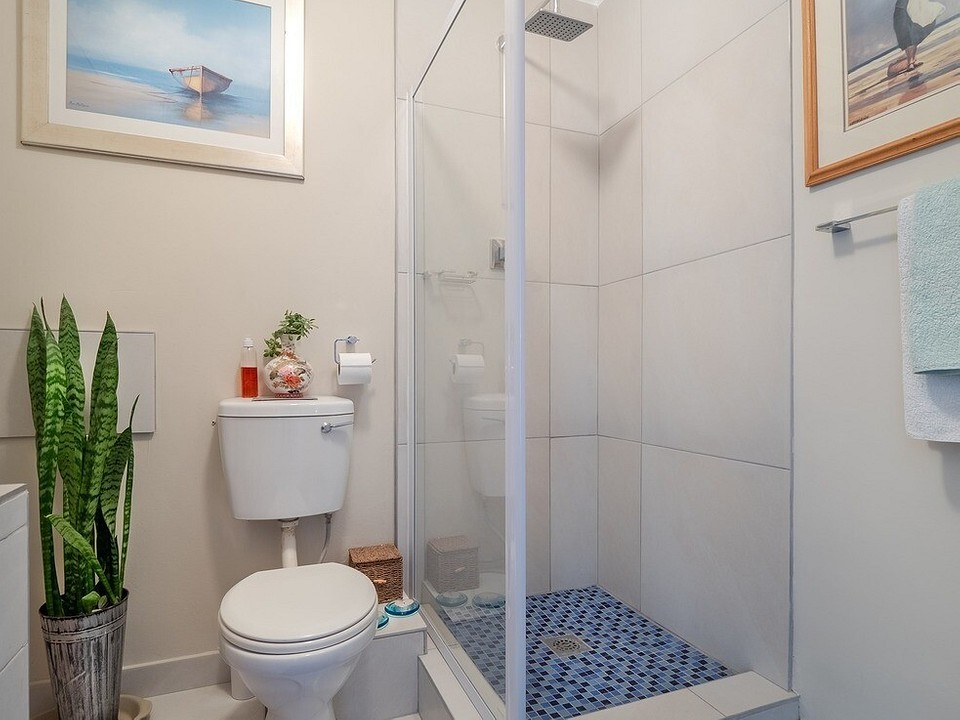

Наиболее простой в исполнении вариант для создания оригинального дизайна – это мозаика для душевой кабины. Ее удобно укладывать при декорировании пола (мелкие фрагменты не требуют применения плиткореза и укладки по линиям). Что особенно актуально, так это то, что для выведения рисунка возле решетки трапа не требуется особого умения.

Также интерьер душевых кабин можно создать своими руками, комбинируя различные природные материалы. Например, сочетание дерева и камня создаст атмосферу индивидуальности. А пластик в комплексе с морской или речной галькой на полу добавит в интерьер не только стиль, но и комфорт.

Наиболее дорогим и долговечным считается мрамор. Покрытие из него может простоять более ста лет.

Ссылка на основную публикацию
Adblock
detector
